直流屏的调试，接通交流电源测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打翻。

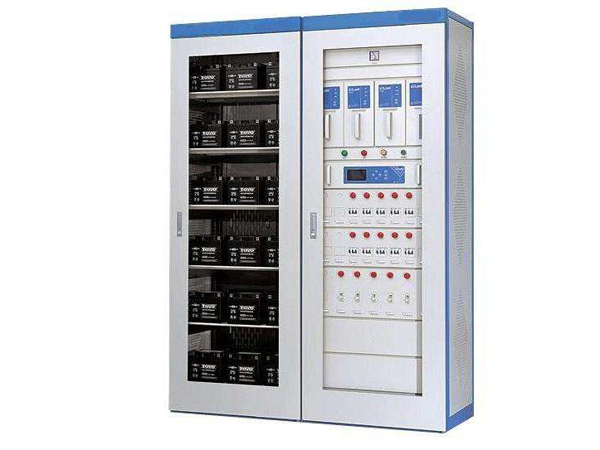

　　直流屏的组成

　　充电柜-充电模块-监控模块(别称电力电源监控模块)电池组(别称电池巡检仪/电池检测仪系列)-降压硅链

　　直流屏主要特点

　　系统特点

　　高可靠性：

　　采用开关电源的模块化设计，N+1热备份。

　　充电模块可以带电热插拔，平均维护时间大幅度减少。

　　动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

　　硬件低差自主均流技术，模块间输出电流*大不平衡度优于5%。

　　可靠的防雷和电气绝缘措施，绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。

　　系统设计采用IEC，UL等国际标准，可靠性与安全性有充分保证。

　　高智能化：

　　监控模块采用大屏幕液晶汉字显示，声光告警。

　　可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。

　　具有多个扩展通讯口，可以接入多种外部智能设备(如电池测试仪、绝缘监测仪装置等)。

　　现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。

　　蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。

　　系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用;系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。

　　● 充电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所;

　　● 充电模块可带电插拔，平均维修时间大幅减少;

　　● 采用国际*新软开关技术，主要器件采用高质量的**产品;

　　● 硬件低差自主均流技术，模块间输出电流*大不平衡度优于± 5%;

　　● 可靠的防雷和高度的电气绝缘防护措施，绝缘监测装置实时监测系统绝缘情况，确保系统和人身安全;

　　● 监控模块采用大屏幕液晶触摸屏显示，真人语音告警;

　　● 监控程序采用面向对象的设计思想,模块化编程,有利于程序维护与升级;

　　● 可通过监控模块进行系统各部分的参数设置,具有详细的在线帮助功能;

　　● 具备平滑调节输出电压和电流，蓄电池自动温度补偿等**功能;

　　● 现代电力电子技术与计算机技术相结合，实现对电源系统的“遥测、遥控、遥信、遥调”以及实现无人值守;

　　● 蓄电池自动管理及保护，实时自动监测蓄电池的端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过欠压和充电过流声光告警。

　　● 装置可通过公共电话线进行程序支持，实现远程维护诊断——直流屏监控模块。
